Как найти повреждённые трубы в тёплом водяном полу

Тёплые водяные полы – эффективный способ обогрева жилища. Но комфортная обстановка может быть нарушена такой неприятностью, как протечка труб отопления. Причиной повреждения трубопровода может стать сверление бетонной стяжки для установки какого-либо устройства с помощью дюбелей или нарушение целостности фитинговых соединений вследствие их коррозии. В данной статье даются советы, как найти повреждённый участок водяной трубы, и как устранить протечку.

Yes

Уложенный трубопровод тёплого пола

Признаки протечки тёплого пола

Тёплые полы представляют собой систему пластиковых или реже металлических труб, которая закрыта слоем бетонной стяжки. Вода всегда находит «лёгкие пути» для того, чтобы выйти на поверхность. Повреждение трубопровода можно определить по четырём признакам:

  1. Если сверло перфоратора попадёт случайно в трубу, то отверстие сейчас же заполнится водой. Тут искать нечего. Повреждение на самом виду.
  2. Если протечка случилась по какой-либо другой причине, то она проявит себя очень быстро. Тревожным звоночком может быть падение давления в системе отопления. Это можно заметить по показаниям манометра.
  3. В месте утечки на полу начнёт собираться конденсат. Чтобы убедиться в аварии, нужно накрыть участок пола куском полиэтилена. Концентрация влаги резко увеличится.
  4. Протечка трубопровода тёплого пола может проявиться на потолке нижнего этажа.

Yes

Признай протечки тёплого пола

Совет. Перед заливкой системы отопления бетоном сфотографируйте или снимите на видео расположение труб. Нарисуйте схему, на которой отметьте реперные расстояния от углов, выступов стен, дверей и окон комнаты до определённых участков тёплого пола. При ремонте это облегчит поиск повреждения.

Yes

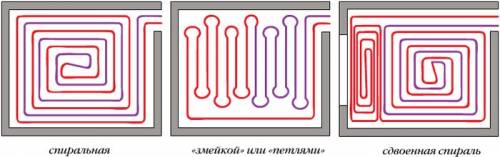

Различные схемы укладки теплопровода

Пошаговая инструкция ремонта тёплого пола

  1. Для ремонта понадобится перфоратор, фитинг, опрессовщик, кусок вспененного полиэтилена и скотч.
  2. Если уложен ламинат, его придётся разобрать и убрать подложку. Также поступают с линолеумом.
  3. В случае керамического покрытия плитку сбивают зубилом. Если плитку нужно сохранить, то по её периметру удаляют резаком (строительным ножом) цементный раствор. Затем керамику аккуратно подбивают лопаткой перфоратора со всех сторон.
  4. В качестве пробоя для перфоратора применяют зубило, лопатку или сверло. Аккуратно и не спеша бетон разбивают вокруг повреждённого участка тёплого пола.
  5. Для удобного оперирования в проёме бетонной стяжки, его расширяют до размеров 300 х 300 мм.
  6. Чтобы была возможность поднять концы трубки, расширяют места её вхождения в массив бетона.
  7. Бетонную крошку удаляют из ямки. Пыль убирают пылесосом.
  8. Пластиковую трубу разрезаю ножовочным полотном или острым ножом.
  9. Концы трубок очищаю от грязи, как снаружи, так и внутри.
  10. Специальной развёрткой прочищают входные отверстия и выравнивают торцы труб.
  11. Концы трубок с большим усилием вставляют в соединительную металлическую муфту. Фитинг имеет входные отверстия в виде двух концентрических окружностей. Пластиковые трубки входят между этими окружностями.
Читайте также:  Хобби…полезное и интересное. Магазин "пряжа для вас"

Yes

Установка фитинга

  1. Опрессовщиком (специальными клещами) обжимают фитинг, плотно фиксируя полимер в теле муфты.

Yes

Опрессовщик, муфты и трубка

  1. Воду подают в систему с давлением, превышающим нормативную нагрузку на 20%.
  2. Убедившись в отсутствии протечки, напор воды доводят до нормы.
  3. Чтобы кислая среда жидкого бетонного раствора не спровоцировала возникновение очагов коррозии, фитинг оборачивают куском вспененного полиэтилена. Свёрток фиксируют скотчем.
  4. Ещё в течение суток нужно понаблюдать за состоянием соединения.
  5. Ямку заливают бетоном.

Yes

Отремонтированный участок тёплого пола

Читайте также – как сделать теплый водяной пол своими руками на портале www.znatoktepla.ru

  1. Через 30 дней раствор окончательно застывает. Восстанавливают напольное покрытие.

Устранение протечки в медном трубопроводе

  1. Добравшись до пробоя в медной трубе, её разрезают ножовочным полотном в месте повреждения.
  2. Обе части фитинга одевают на медные концы.
  3. Ямку в стяжке делают настолько широкой, чтобы было можно медные трубки максимально приподнять.
  4. Специальным приспособлением для медной трубы её концы развальцовывают. То есть, поверхности торцов расширяют и выгибают наружу в виде юбочки.
  5. Части фитинга сдвигают так, чтобы они плотно закрепились на развальцованных торцах.
  6. Муфту свинчивают в одно целое.
  7. Место ремонта заливают бетоном и восстанавливают напольное покрытие.

Заключение

Чтобы избежать повреждений в тёплом полу и предотвратить негативные последствия аварии, нужно придерживаться следующего:

  • при установке какого-либо стационарного оборудования следует использовать дюбели короче толщины стяжки;
  • при обнаружении признаков протечки нужно немедленно выключить котёл и перекрыть подачу воды;
  • стараться, чтобы система тёплого пола состояла из одной трубы в каждом помещении;
  • если без устройства фитингового соединения обойтись не удалось, надо по возможности устроить над ним аварийный лючок;
  • при падении давления в тёплом полу нужно выявить причины возникновения такого явления. Если внешние нарушения отсутствуют, то надо искать повреждение под бетонной стяжкой.
